신입 엔지니어 업무일지 | [진행중] Exchange Server-Online 간 OAuth 구성

■ OAuth 인증 구성이란?

Exchange와 Exchange Online 간에 OAuth 인증 구성

음.. 잘은 모르겠지만 Exchange 서버와 온라인 간 트러스트 관계를 인증해주는 프로토콜인 것 같다!

대리님 말씀으로는 서로의 일정을 조회/공유하려면 이 설정이 필요하다고 한다



그럼 구성을 시작해보자~!





---



실패했어요

엉엉



여기 문서에 나와있는대로 따라가기만 하면 되는데 외않되....?

Exchange와 Exchange Online 간에 OAuth 인증 구성



대리님은 이런게 좋은 테스트라고 해주셨으나 으 스트레스다



봐봐요 여러분 테스트하면서 생성한 커넥터 다 지우고 새로 생성해볼게요



Exchange Server

Exchange Online



태초마을입니다





---

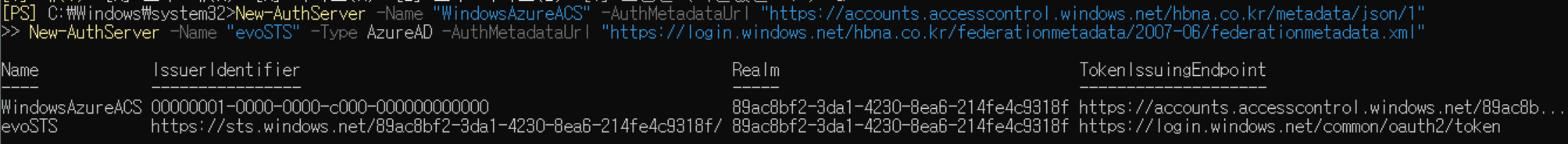

1단계: Exchange Online 조직에 대한 권한 부여 서버 개체 만들기

New-AuthServer -Name "WindowsAzureACS" -AuthMetadataUrl "https://accounts.accesscontrol.windows.net/hbna.co.kr/metadata/json/1"
New-AuthServer -Name "evoSTS" -Type AzureAD -AuthMetadataUrl "https://login.windows.net/hbna.co.kr/federationmetadata/2007-06/federationmetadata.xml"

<your tenant initial domain> = hbna.co.kr 로 바꿔주고 서버에서 쉘 실행하기





2단계: Exchange Online 조직에 대해 파트너 응용 프로그램을 사용하도록 설정합니다.

Get-PartnerApplication |  Where-Object {$_.ApplicationIdentifier -eq "00000002-0000-0ff1-ce00-000000000000" -and $_.Realm -eq ""} | Set-PartnerApplication -Enabled $true

문서에 있는거 그대로 복붙해서 EXO 모듈에서 실행하기



3단계: 온-프레미스 권한 부여 인증서 내보내기

$thumbprint = (Get-AuthConfig).CurrentCertificateThumbprint
if((Test-Path $env:SYSTEMDRIVE\OAuthConfig) -eq $false)
{
   New-Item -Path $env:SYSTEMDRIVE\OAuthConfig -Type Directory
}
Set-Location -Path $env:SYSTEMDRIVE\OAuthConfig
$oAuthCert = (dir Cert:\LocalMachine\My) | Where-Object {$_.Thumbprint -match $thumbprint}
$certType = [System.Security.Cryptography.X509Certificates.X509ContentType]::Cert
$certBytes = $oAuthCert.Export($certType)
$CertFile = "$env:SYSTEMDRIVE\OAuthConfig\OAuthCert.cer"
[System.IO.File]::WriteAllBytes($CertFile, $certBytes)

내보내고 가져오기 귀찮으므로 서버 Shell에서 그대로 실행

C: 드라이브에 인증서가 생성되었따



4단계: Microsoft Entra ACS(Access Control Service)에 온-프레미스 권한 부여 인증서 업로드

Connect-MgGraph -Scopes Application.ReadWrite.All

$CertFile = "$env:SYSTEMDRIVE\OAuthConfig\OAuthCert.cer"
$objFSO = New-Object -ComObject Scripting.FileSystemObject
$CertFile = $objFSO.GetAbsolutePathName($CertFile)
$cer = [System.Security.Cryptography.X509Certificates.X509Certificate2]::new($CertFile)
$binCert = $cer.GetRawCertData()
$credValue = [System.Convert]::ToBase64String($binCert)
$ServiceName = "00000002-0000-0ff1-ce00-000000000000"
Write-Host "[+] Trying to query the service principals for service: $ServiceName" -ForegroundColor Cyan
$p = Get-MgServicePrincipal -Filter "AppId eq '$ServiceName'"
Write-Host "[+] Trying to query the keyCredentials for service: $ServiceName" -ForegroundColor Cyan
$servicePrincipalKeyInformation = Get-MgServicePrincipal -Filter "AppId eq '$ServiceName'" -Select "keyCredentials"

$keyCredentialsLength = $servicePrincipalKeyInformation.KeyCredentials.Length
if ($keyCredentialsLength -gt 0) {
   Write-Host "[+] $keyCredentialsLength existing key(s) found - we keep them if they have not expired" -ForegroundColor Cyan

$newCertAlreadyExists = $false
   $servicePrincipalObj = New-Object -TypeName Microsoft.Graph.PowerShell.Models.MicrosoftGraphServicePrincipal
   $keyCredentialsArray = @()

foreach ($cred in $servicePrincipalKeyInformation.KeyCredentials) {
      $thumbprint = [System.Convert]::ToBase64String($cred.CustomKeyIdentifier)

Write-Host "[+] Processing existing key: $($cred.DisplayName) thumbprint: $thumbprint" -ForegroundColor Cyan

if ($newCertAlreadyExists -ne $true) {
         $newCertAlreadyExists = ($cer.Thumbprint).Equals($thumbprint, [System.StringComparison]::OrdinalIgnoreCase)
      }

if ($cred.EndDateTime -lt (Get-Date)) {
         Write-Host "[+] This key has expired on $($cred.EndDateTime) and will not be retained" -ForegroundColor Yellow
         continue
      }

$keyCredential = New-Object -TypeName Microsoft.Graph.PowerShell.Models.MicrosoftGraphKeyCredential
      $keyCredential.Type = "AsymmetricX509Cert"
      $keyCredential.Usage = "Verify"
      $keyCredential.Key = $cred.Key

$keyCredentialsArray += $keyCredential
   }

if ($newCertAlreadyExists -eq $false) {
      Write-Host "[+] New key: $($cer.Subject) thumbprint: $($cer.Thumbprint) will be added" -ForegroundColor Cyan
      $keyCredential = New-Object -TypeName Microsoft.Graph.PowerShell.Models.MicrosoftGraphKeyCredential
      $keyCredential.Type = "AsymmetricX509Cert"
      $keyCredential.Usage = "Verify"
      $keyCredential.Key = [System.Text.Encoding]::ASCII.GetBytes($credValue)

$keyCredentialsArray += $keyCredential

$servicePrincipalObj.KeyCredentials = $keyCredentialsArray
      Update-MgServicePrincipal -ServicePrincipalId $p.Id -BodyParameter $servicePrincipalObj
   } else {
      Write-Host "[+] New key: $($cer.Subject) thumbprint: $($cer.Thumbprint) already exists and will not be uploaded again" -ForegroundColor Yellow
   }
} else {
   $params = @{
      type = "AsymmetricX509Cert"
      usage = "Verify"
      key = [System.Text.Encoding]::ASCII.GetBytes($credValue)
   }

Write-Host "[+] This is the first key which will be added to this service principal" -ForegroundColor Cyan
   Update-MgServicePrincipal -ServicePrincipalId $p.Id -KeyCredentials $params
}

인증서를 저장한 서버에서 Powershell MgGrah 모듈을 실행해서 위 스크립트를 친다

이전에 테스트할 때 있던 인증 키가 있어서 그대로 놔두겠다는 것 같다.....

이미 불안합니다



5단계: 내부 및 외부 온-프레미스 Exchange HTTP 엔드포인트에 대한 모든 호스트 이름 기관을 Microsoft Entra ID로 등록

$ServiceName = "00000002-0000-0ff1-ce00-000000000000";
 $x = Get-MgServicePrincipal -Filter "AppId eq '$ServiceName'"
 $x.ServicePrincipalNames += "https://mail.contoso.com/"
 $x.ServicePrincipalNames += "https://autodiscover.contoso.com/"
 Update-MgServicePrincipal -ServicePrincipalId $x.Id -ServicePrincipalNames $x.ServicePrincipalNames

"https://mail.hbna.co.kr/", "https://autodiscover.hbna.co.kr" 로 바꾸기

MgGrpah 모듈에서 실행



뭘 retry를 계속 했다는지 알 수 없음

빨간색 떴다 망한 징조가 보인다.....



잘 추가되었는지 확인하는 명령어

잘 추가된 것 같다...?

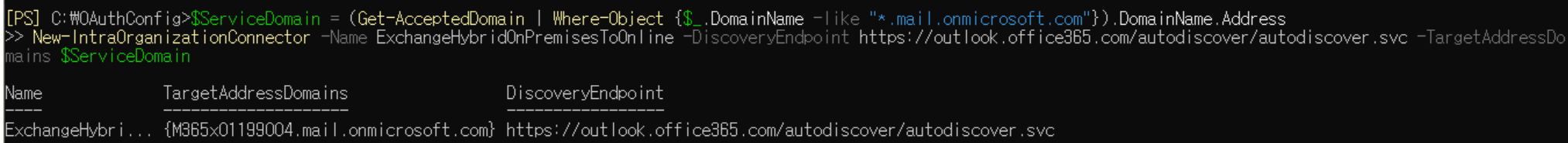

6단계: 온-프레미스 조직에서 Microsoft 365 또는 Office 365로 IntraOrganizationConnector 만들기

$ServiceDomain = (Get-AcceptedDomain | Where-Object {$_.DomainName -like "*.mail.onmicrosoft.com"}).DomainName.Address
New-IntraOrganizationConnector -Name ExchangeHybridOnPremisesToOnline -DiscoveryEndpoint https://outlook.office365.com/autodiscover/autodiscover.svc -TargetAddressDomains $ServiceDomain

문서에 있는 그대로 서버 Shell에서 실행 (온프렘>온라인 커넥터 만들기)



7단계: Microsoft 365 또는 Office 365 조직에서 온-프레미스 Exchange 조직으로 IntraOrganizationConnector 만들기



New-IntraOrganizationConnector -Name ExchangeHybridOnlineToOnPremises -DiscoveryEndpoint <your on-premises AutoDiscover endpoint> -TargetAddressDomains <your on-premises SMTP domain(s)>

<your on-premises AutoDiscover endpoint> = https://outlook.office365.com/autodiscover/autodiscover.svc
<your on-premises SMTP domain(s)> = hbna.co.kr

으로 바꿔서 EXO 모듈에서 실행 (온라인>온프렘 커넥터 만들기)



---

작동 여부는 어떻게 확인하나요?

자 이제 중요한 작동 여부!!!!!!

온프렘 계정: User1@hbna.co.kr

온라인 계정: AdeleV@hbna.co.kr



■ 온프렘 > 온라인 연결 확인 (서버 Shell)

Test-OAuthConnectivity -Service EWS -TargetUri https://outlook.office365.com/ews/exchange.asmx -Mailbox <On-Premises Mailbox> -Verbose | Format-List

User1 연결 Success



■ 온라인 > 온프렘 연결 확인 (EXO 모듈)

Test-OAuthConnectivity -Service EWS -TargetUri <external hostname authority of your Exchange On-Premises deployment>/metadata/json/1 -Mailbox <Exchange Online Mailbox> -Verbose | Format-List

AdeleV 연결 Error



왤까?

왜?



내가 볼 때 5단계 빨간 에러 때문인 것 같은데 무엇을 Retry를 하는지 알 수가 있어야지...



일단 스킵하고 다른 테스트 하자ㅠ





---

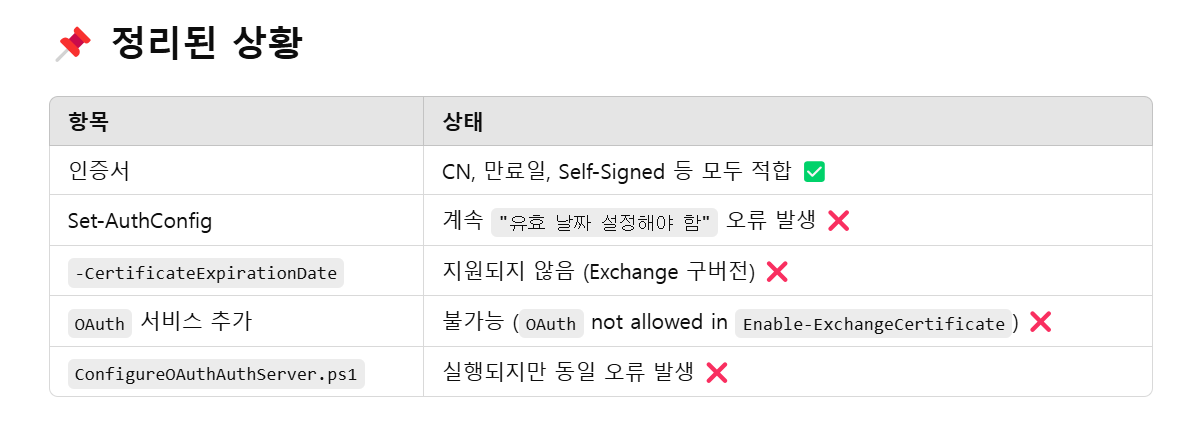

지피티 선생님과 싸우면서 코드를 계속 트러블슈팅한 결과...

CU 업데이트를 해야한다는 결론이 나왔다



현재 버전: Exchange 2019 CU 14

15로 업데이트 해보고 다시 시도하기!
